MANTENCION DE MAQUINARIA ELECTROMECANICA

Dentro de las actividades desarrolladas esta la del diagnostico y mantención de maquinaria electromecánica. En este punto enfocado de herramientas eléctricas estáticas como rotoricas, pasando de taladros, galleteras hasta maquinas de soldadoras al Arco, Mig, Mag. Desarme y reparación de compresores de uso semi industrial de 50 a 100Lts.

Por falta de tiempo no se vieron reparaciones completas, si tuvieron la capacidad para emitir un informe técnico de diagnostico e identificar las piezas defectuosas.













CONTROL Y COMANDO INDUSTRIAL

Implementación de circuitos básicos de control, como Partida Directa de Motor Trifásico de Inducción, Inversión de Giro, Temporizadores.













MATERIAL DE APOYO

Uno de los prgramas de apoyo que usaremos para el dibujo tanto de circuitos Domiciliarios, Circuitos de Control, Circuitos de Fuerza, sera el PROFICAD por su sencillez y versatilidad les dejo unos videos tutoriales de los parametros basicos que nos ayudara ir completando los requerimientos en clases. Copiar el link de DropBox  https://www.dropbox.com/sh/5vrmlwsv8c6ikp7/AABJmmXmIYxsVa2SpXDl0Ig0a?dl=0


video

video


video


video


video


video


video

video

video


video






Registro de Actividades.

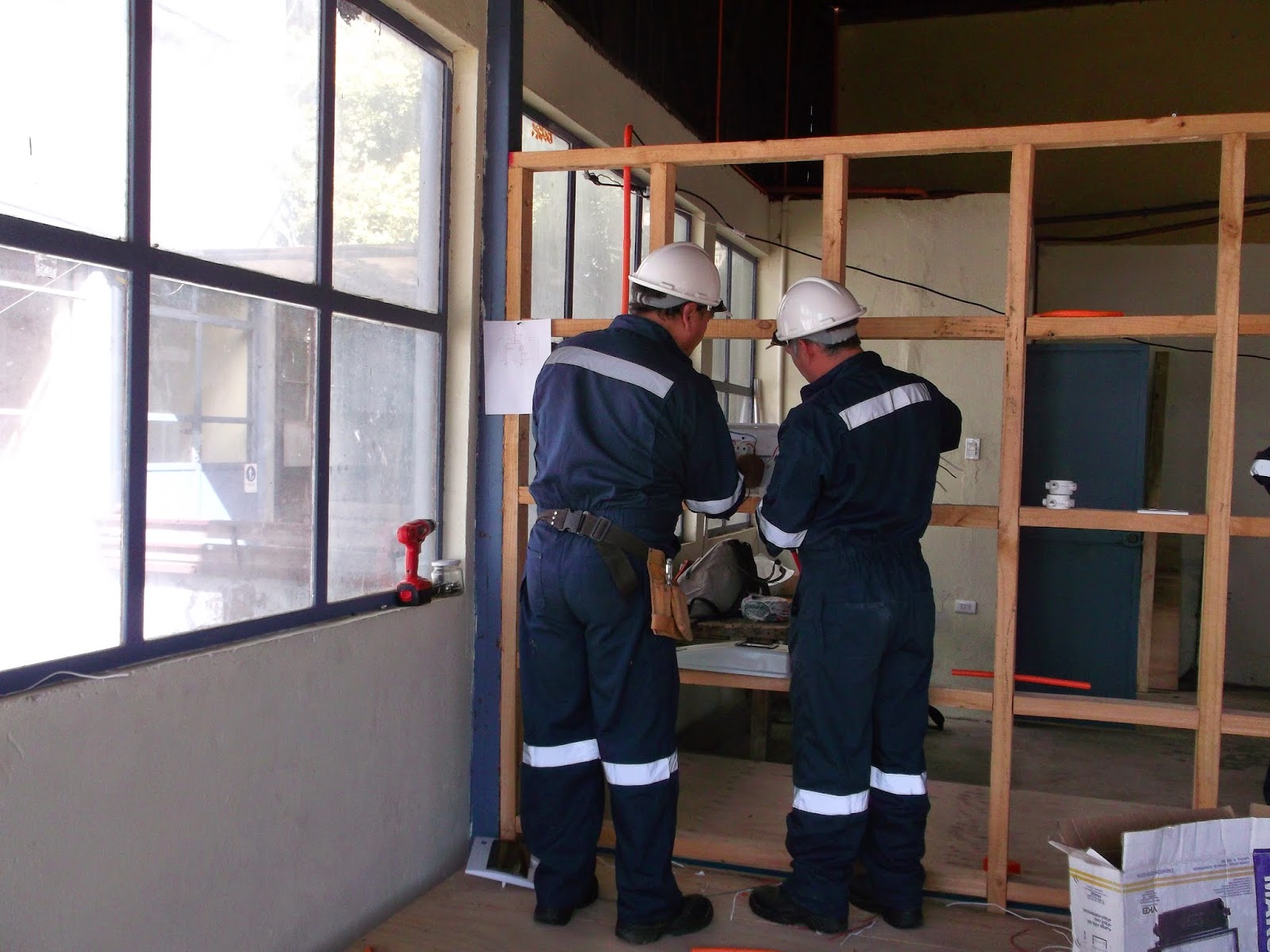

En la siguiente se muestra el trabajo realizado en el taller de tabiquería y como los alumnos instalan la red área de alimentación trifásica de 380VAC, para poder hacer las correspondientes acometidas para cada grupo de trabajo, tomaremos cada grupo una fase, para así no desbalance el sistema eléctrico y cargar una sola fase con todo el consumo.









IMPLEMENTACION DE CIRCUITOS ELECTRICOS.


Se realizo diversos circuitos eléctricos como circuito 9/12 (circuito simple un centro de alumbrado), 9/15 ( circuito de dos centros de alumbrado), 9/32 (circuito de tres centros de alumbrado), 9/24 (circuito comandado de dos puntos o más conocido como circuito escalera). Con sus respectivos centros de enchufes independientes del circuito de iluminación y según norma alambrados con NYA 2,5mm. Puesta del tablero de distribución de alumbrado ( T.D.A ), con su respectivo empalme y registrador de consumo eléctrico “medidor”.

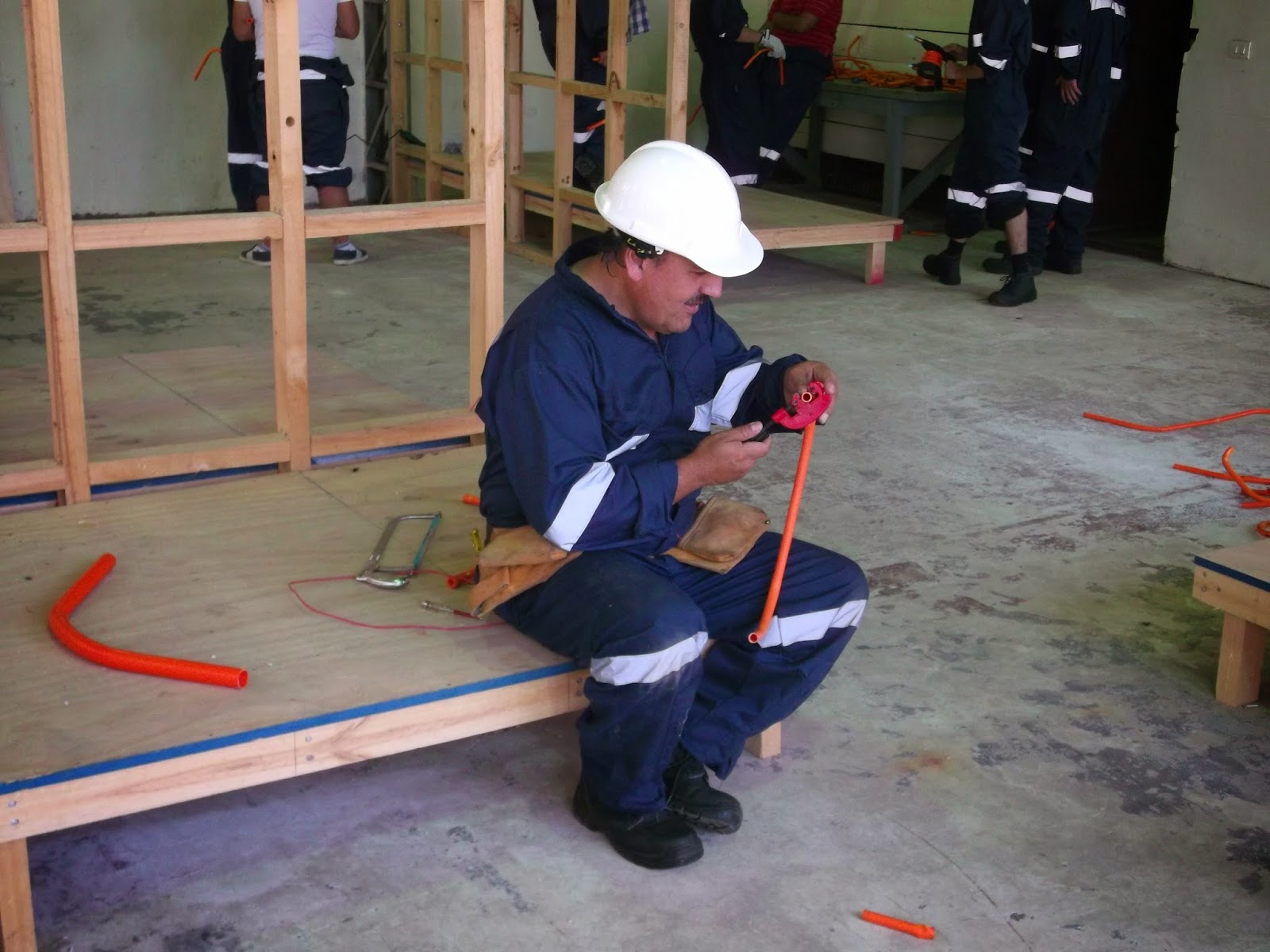

CANALIZACIONES SOBREPUESTAS.

Tipos de canalizaciones utilizadas, empesando por la tipo moldura 20x10mm con sus respectivos accesorios hasta el Conduite Flexible o Corrugado del tipo Plastoflex.
